安装

系统参数：

• Kube-promethues 版本： 0.10.0
• Kubernetes 版本： v1.20.12
• 项目 Github 地址： https://github.com/prometheus-operator/kube-prometheus/tree/v0.10.0

1、拉取 Prometheus Operator

#从 GitHub 拉取 Prometheus Operator 源码:
wget https://github.com/coreos/kube-prometheus/archive/v0.10.0.tar.gz

#解压：
tar -zxvf kube-prometheus-0.10.0.tar.gz

2、文件分类

#由于它的文件都存放在项目源码的 manifests 文件夹下，所以需要进入其中进行启动这些 kubernetes 应用 yaml 文件。又由于这些文件堆放在一起，不利于分类启动，所以这里将它们分类。
#进入源码的 manifests 文件夹：
cd kube-prometheus-0.10.0/manifests/
#创建文件夹
mkdir -p node-Exporter alertmanager grafana kubeStateMetrics prometheus serviceMonitor prometheusAdapter prometheusOperator blackboxExporter prometheusRule
# 移动 yaml 文件，进行分类到各个文件夹下
mv *-serviceMonitor* ./serviceMonitor/
mv grafana-* ./grafana/
mv kubeStateMetrics-* ./kubeStateMetrics/
mv alertmanager-* ./alertmanager/
mv nodeExporter-* ./node-Exporter/
mv prometheusAdapter-* ./prometheusAdapter/
mv prometheus-* ./prometheus/
mv prometheusOperator-* ./prometheusOperator/
mv blackboxExporter-* ./blackboxExporter/
mv *-prometheusRule.yaml prometheusRule/

3、修改 Prometheus 持久化

vim prometheus/prometheus-prometheus.yaml

apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  labels:
    app.kubernetes.io/component: prometheus
    app.kubernetes.io/instance: k8s
    app.kubernetes.io/name: prometheus
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 2.32.1
  name: k8s
  namespace: monitoring
spec:
  alerting:
    alertmanagers:
    - apiVersion: v2
      name: alertmanager-main
      namespace: monitoring
      port: web
  enableFeatures: []
  externalLabels: {}
  image: quay.io/prometheus/prometheus:v2.32.1
  nodeSelector:
    kubernetes.io/os: linux
  podMetadata:
    labels:
      app.kubernetes.io/component: prometheus
      app.kubernetes.io/instance: k8s
      app.kubernetes.io/name: prometheus
      app.kubernetes.io/part-of: kube-prometheus
      app.kubernetes.io/version: 2.32.1
  podMonitorNamespaceSelector: {}
  podMonitorSelector: {}
  probeNamespaceSelector: {}
  probeSelector: {}
  replicas: 2
  resources:
    requests:
      memory: 400Mi
  ruleNamespaceSelector: {}
  ruleSelector: {}
  securityContext:
    fsGroup: 2000
    runAsNonRoot: true
    runAsUser: 1000
  serviceAccountName: prometheus-k8s
  serviceMonitorNamespaceSelector: {}
  serviceMonitorSelector: {}
  version: 2.32.1
  storage:
    volumeClaimTemplate:
      spec:
        storageClassName: nfs-client  # 改为自己的sc的名字
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 10Gi  # 根据自己的需求去修改

修改持久化的地方

4、修改 Grafana 持久化配置

这里的pvc是新创建的

vim grafana/grafana-pvc.yaml

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: grafana
  namespace: monitoring  #---指定namespace为monitoring
spec:
  storageClassName: ebs-ssd #---指定StorageClass
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 20Gi

将 volumes里面的 “grafana-storage” 配置注掉，新增如下配置，挂载一个名为 grafana 的 PVC：

vim grafana/grafana-deployment.yaml

- name: grafana-storage       # 新增持久化配置
  persistentVolumeClaim:
    claimName: grafana

grafana-deployment.yaml 修改前

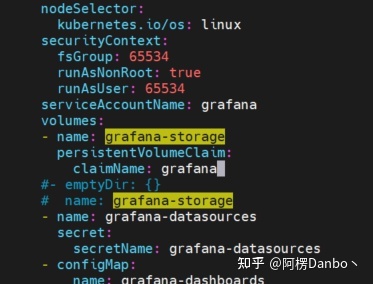

grafana-deployment.yaml 修改后

5、修改Prometheus存储时长

根据自己的需求去修改该值

vi prometheusOperator/prometheusOperator-deployment.yaml

- storage.tsdb.retention.time=30d

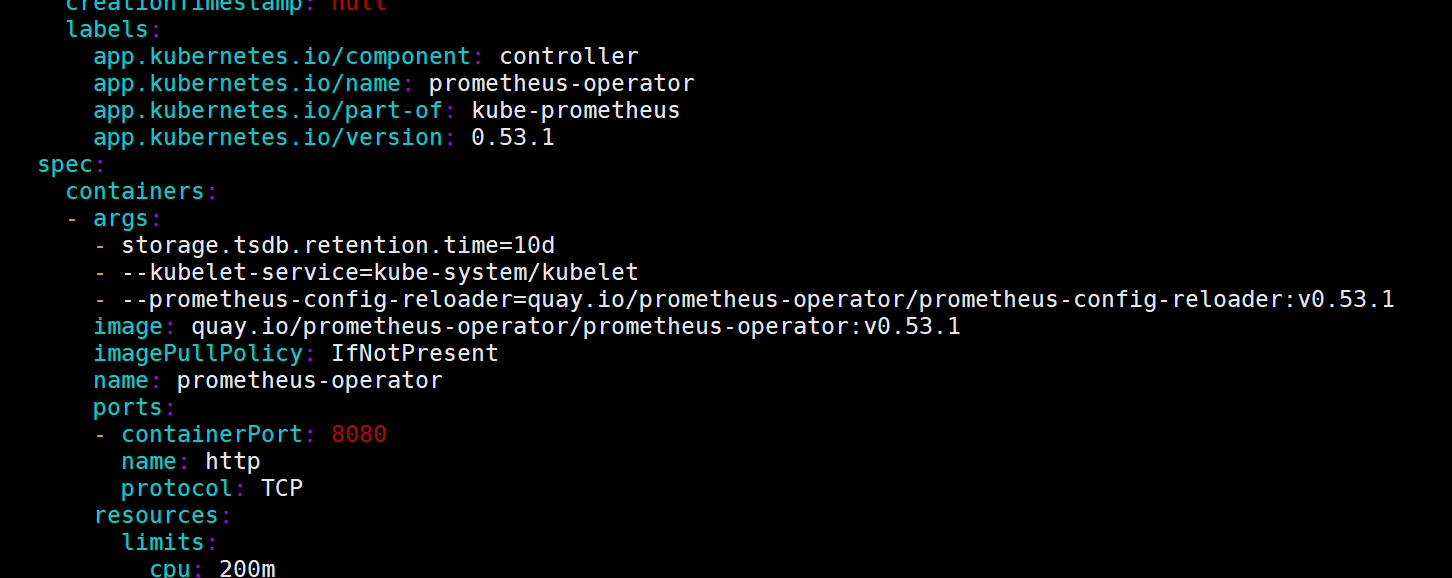

prometheusOperator-deployment.yaml

6、安装Prometheus Operator

kubectl create -f setup/
kubectl get pods -n monitoring
kubectl apply -f alertmanager/
kubectl apply -f blackboxExporter/
kubectl apply -f kubeStateMetrics/
kubectl apply -f node-Exporter/
kubectl apply -f prometheus/
kubectl apply -f prometheusAdapter/
kubectl apply -f prometheusOperator/
kubectl apply -f serviceMonitor/
kubectl apply -f grafana/
kubectl apply -f prometheusRule/

查看 Prometheus & Grafana

请在编写的时候注意，prometheus以及grafana的manifest文件中是否有networkPolicy相关的配置，如果有，需要进行相关配置，或者直接删除这个配置，不然无法访问

如果条件不允许可以使用NodePort方式对服务进行暴露

1、配置Prometheus Ingress

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: prometheus-k8s-ingress
  namespace: monitoring
spec:
  ingressClassName: nginx
  rules:
  - host: prometheus-k8s.fsl.com
    http:
      paths:
      - backend:
          service:
            name: prometheus-k8s
            port:
              number: 9090
        path: /
        pathType: Prefix

配置域名解析后打开

prometheus 首页

prometheus target

2、配置Grafana Ingress

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: grafana-ingress
  namespace: monitoring
spec:
  ingressClassName: nginx
  rules:
  - host: grafana.abcd.xyz
    http:
      paths:
      - backend:
          service:
            name: grafana
            port:
              number: 3000
        path: /
        pathType: Prefix

配置域名解析后打开

• 默认用户名：admin
• 默认密码：admin

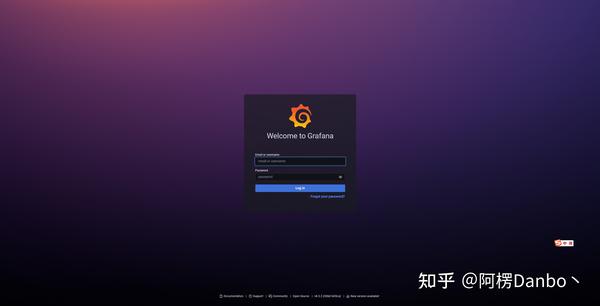

grafana 首页

grafana dashboard

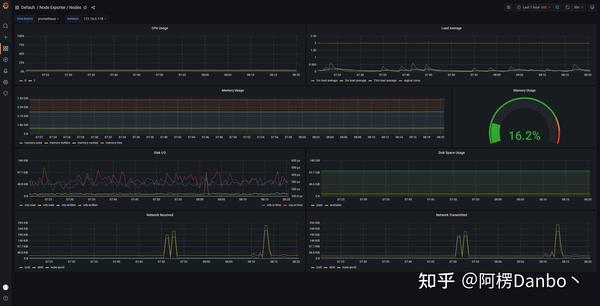

grafana node

模版ID: 13105

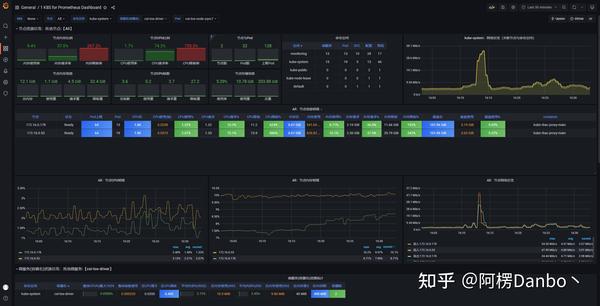

grafana kubernetes

五、小结

安装 Prometheus 之后，我们就可以按照 Metrics 数据的来源，来对 Kubernetes 的监控体系做一个简要的概括：

1. 第一种是宿主机（node）的监控数据。这部分数据的提供，需要借助 Node Exporter 。一般来说，Node Exporter 会以 DaemonSet 的方式运行在宿主机上。其实，所谓的 Exporter，就是代替被监控对象来对 Prometheus 暴露出可以被“抓取”的 Metrics 信息的一个辅助进程。而 Node Exporter 可以暴露给 Prometheus 采集的 Metrics 数据， 也不单单是节点的负载（Load）、CPU 、内存、磁盘以及网络这样的常规信息，它的 Metrics 指标很丰富，具体你可以查看 Node Exporter 列表。
2. 第二种是来自于 Kubernetes 的 API Server、kubelet 等组件的 /metrics API。除了常规的 CPU、内存的信息外，这部分信息还主要包括了各个组件的核心监控指标。比如，对于 API Server 来说，它就会在 /metrics API 里，暴露出各个 Controller 的工作队列（Work Queue）的长度、请求的 QPS 和延迟数据等等。这些信息，是检查 Kubernetes 本身工作情况的主要依据。
3. 第三种是 Kubernetes 相关的监控数据。这部分数据，一般叫作 Kubernetes 核心监控数据（core metrics）。这其中包括了 Pod、Node、容器、Service 等主要 Kubernetes 核心概念的 Metrics。其中，容器相关的 Metrics 主要来自于 kubelet 内置的 cAdvisor 服务。在 kubelet 启动后，cAdvisor 服务也随之启动，而它能够提供的信息，可以细化到每一个容器的 CPU 、文件系统、内存、网络等资源的使用情况。需要注意的是，这里提到的是 Kubernetes 核心监控数据。
